1635758012 (=1623811821): محرك أطلس كوبكو

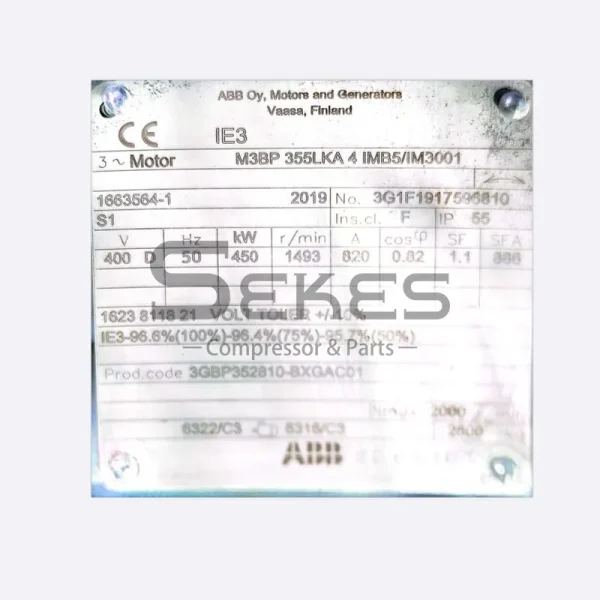

يمثّل محرك ضاغط الهواء الأصلي من أطلس كوبكو 1635758012 (=1623811821) ذروة هندسة توليد الطاقة الكهربائية الصناعية. صُنع هذا المحرك الضخم عالي الأداء بقدرة 450 كيلو وات من قبل شركة ABB الرائدة في هذا المجال في فنلندا، وهو مصمم للحفاظ على التشغيل المستمر في ظل ظروف الحمل القاسية. في البيئات الصناعية الشاقة، يعمل المحرك الكهربائي الأساسي كقلب نظام الهواء المضغوط بأكمله. بالنسبة للعمليات الصناعية واسعة النطاق التي تستخدم ضواغط لولبية عالية السعة، فإن زيادة وقت التشغيل وكفاءة الطاقة إلى أقصى حد تعتمد كليًا على جودة هذا المحرك.

خبرة في المبيعات والفحص المباشر

تقوم فرقنا الفنية بالتعامل مع وحدات الطاقة الثقيلة هذه وفحصها وتوريدها مباشرةً إلى عملاء الشركات العالمية. واستنادًا إلى خبرتنا العملية الواسعة، تتضح الطبيعة المتميزة لهذا المنتج فور وصوله. يتم شحن كل محرك في صناديق صناعية متينة وشديدة التحمل من المصنع تتميز بعلامة تجارية واضحة وعالية التباين لشركة أطلس كوبكو وعلامات التسلسل الرسمية.

تتميز العبوة بشكل بارز بالوثائق التي تم التحقق منها والتي تحدد الوحدة على أنها جزء أصلي، مع رقم قطعة المصنع الفريد 1635758012. تؤكد تقييماتنا الفنية الدقيقة والقياسات الفيزيائية واختبارات العزل الكهربائي أن هذه الوحدات هي مكونات أصلية جديدة وأصلية تم الحصول عليها مباشرةً من المصنع. وهي توفر تناسبًا ميكانيكيًا دقيقًا وتوفر معايير عزم الدوران الاسمية الدقيقة التي يتطلبها طرف الهواء الخاص بك.

2. المعلمات الفنية

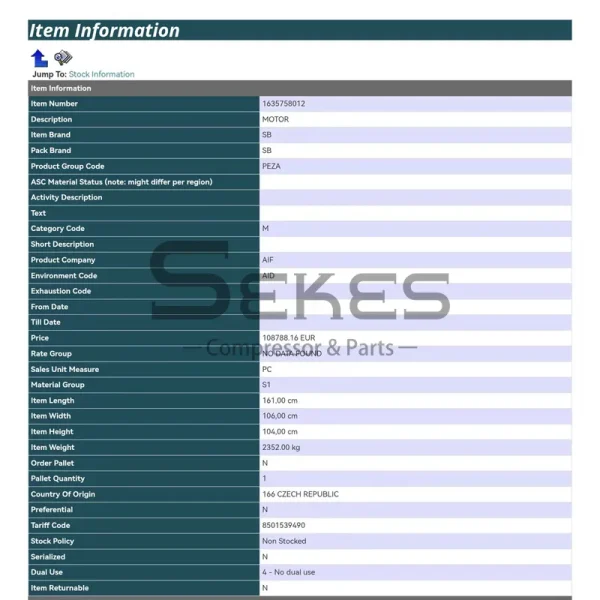

لضمان التكامل الكهربائي المناسب، وتخصيص مساحة المنشأة، والتخطيط اللوجستي، فإن المواصفات الفنية المعتمدة لهذا المحرك موضحة في الجدول أدناه:

3. الخبرة الفنية ومتطلبات التعديل التحديثي GA450

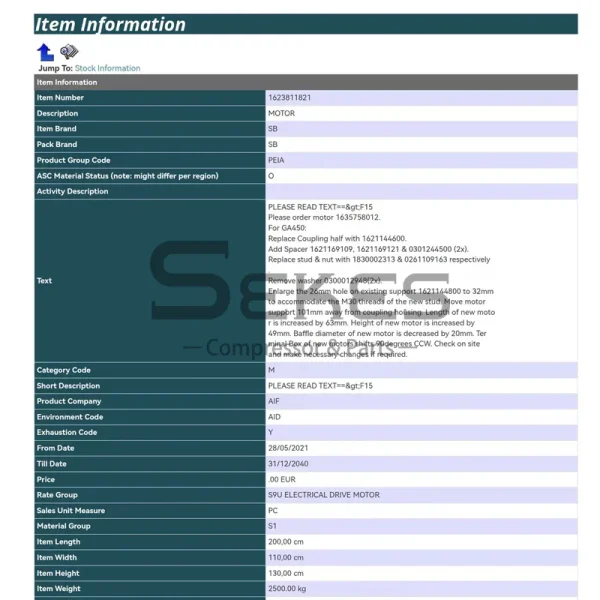

عند ترقية ضاغط هواء أطلس كوبكو GA450 الحالي من المحرك القديم (1623811821) إلى طراز المحرك الجديد عالي الكفاءة (1635758012)، يجب إجراء تعديلات مادية وميكانيكية دقيقة. تتطور الأشكال الهندسية للإطار ومعايير التوصيل الميكانيكية لتلبية متطلبات الكفاءة الحديثة. ونتيجة لذلك، يتطلب هذا التحديث إجراء تعديلات هيكلية محددة في الموقع لضمان المحاذاة المثلى ومنع تعطل الوصلة.

ملاحظات التحويلات الهندسية الحرجة للتركيبات GA450:

• تعديلات القارنة: يجب استبدال نصف الوصلة الحالية بنصف الوصلة الحالية بالجزء رقم 1621144600.
• إضافات الأجهزة: أضف أرقام قطع الفواصل 1621169109، 1621169121 وقطعتين من 0301244500 (2x).
• استبدال مسمار التثبيت والصامولة: استبدل مسمار التثبيت القديم والصامولة بأرقام القطع 1830002313 و 0261109163 على التوالي.
• إزالة الأجهزة: قم بإزالة غسالتين قديمتين بالكامل، رقم الجزء 0300012948 (2x).
• تعديل قاعدة الدعم: قم بتوسيع الثقب الحالي البالغ قطره 26 مم على هيكل دعم المحرك الحالي (1621144800) إلى قطر 32 مم نظيف. هذا التعديل مطلوب لاستيعاب خيوط M30 شديدة التحمل لمسمار التثبيت الجديد.
• نقل دعامة المحرك: قم بإزاحة مجموعة دعامة المحرك بالكامل على بعد 101 مم بالضبط من مبيت القارنة الرئيسية.
• تغييرات الأبعاد: زاد الطول الإجمالي للمحرك الجديد بمقدار 63 مم، وزاد ارتفاعه المادي الكلي بمقدار 49 مم. وفي المقابل، انخفض قطر الحاجز الخارجي للمحرك الجديد بمقدار 20 مم.
• اتجاه الصندوق الطرفي: يتغير اتجاه الصندوق الطرفي الكهربائي الرئيسي على المحرك الجديد 90 درجة عكس اتجاه عقارب الساعة (CCW) مقارنةً بالتخطيط القديم. يجب على المهندسين التحقق من تراخي الكابلات المحلية وتخطيطات الموقع قبل الوضع النهائي.

4. سلطة العلامة التجارية وموثوقية سلسلة التوريد

هيئة العلامات التجارية العالمية

تُعد شركة أطلس كوبكو شركة رائدة عالميًا في مجال تكنولوجيا الهواء المضغوط، وهي معروفة بهندسة الأنظمة المتطورة التي تتعامل مع مهام التصنيع الصناعية الصعبة. إن اختيار المكونات الأصلية يحافظ على ديناميكيات التدفق المصممة في المصنع، والتوازن الحراري، والتفاوتات الميكانيكية لإعداد الضاغط الخاص بك. وهذا يحمي استثمارك الرأسمالي ويمنع تأخيرات الإنتاج المكلفة.

شريكك الموثوق في سلسلة التوريد الموثوق به

تركز شركتنا على ضواغط هواء أطلس كوبكو وقطع الغيار الأصلية منذ 26 عامًا، وتحتفظ بمخزون منتظم يزيد عن 23,000 قطعة. نحن نصدر مباشرةً من شركة أطلس كوبكو (شنغهاي) للتجارة المحدودة (أطلس كوبكو) لضمان أن كل منتج يتم تسليمه إلى منشأتك هو 100% أصلي من مكونات أطلس كوبكو الأصلية. على مدار أكثر من عقدين من الزمن، أقمنا علاقات طويلة الأمد مع الفرق الهندسية ومديري المشتريات في جميع أنحاء العالم من خلال الاحترافية والموثوقية والاحترام المتبادل.

6. إرشادات الاستبدال وخطوات السلامة

إجراءات السلامة قبل التركيب

نظرًا لأن هذا المحرك يزن 2500.00 كجم، يجب عليك استخدام رافعات جسرية علوية للخدمة الشاقة ورافعات وأغلال رفع معتمدة مصنفة لما لا يقل عن 3 أطنان مترية. قم بتنفيذ عملية تأمين/إغلاق صارمة (LOTO) لعزل ضاغط الهواء بالكامل عن الشبكة الكهربائية 400 فولت/50 هرتز. تهوية جميع خطوط الهواء المضغوط إلى 0 بار والسماح للماكينة بالتبريد تمامًا قبل بدء العمل.

تدفق التثبيت خطوة بخطوة

1. افصل الأسلاك الكهربائية: قم بتسمية وإزالة كابلات الطاقة عالية الجهد من الصندوق الطرفي القديم.
2. فك الوصلة وفك البراغي: قم بإزالة مسامير التوصيل القديمة وفك صواميل الأساس من قاعدة الدعم.
3. استخرج المحرك القديم: اربط أحزمة الرفع بإحكام بحلقات الرفع المخصصة، وارفع المحرك القديم بسلاسة، وأفرغ منطقة العمل.
4. تعديل قاعدة الدعم: استخدم مثقاب قاعدة مغناطيسية دقيقة لتوسيع الثقوب الموجودة على الدعامة 1621144800 من 26 مم إلى 32 مم. انقل قاعدة الدعم إلى مسافة 101 مم بالضبط بعيداً عن مبيت القارنة.
5. قم بتركيب الأجهزة الجديدة: قم بتركيب مسامير M30 الجديدة (1830002313) ووضع الفواصل الجديدة (1621169109، 1621169121).
6. ضع المحرك الجديد: ارفع المحرك الجديد 1635758012 واخفضه على القاعدة المعاد وضعها، مع مراعاة الزيادة في الطول بمقدار 63 مم والزيادة في الارتفاع بمقدار 49 مم.
7. قم بالمحاذاة والتأمين: استخدم أدوات المحاذاة بالليزر للتحقق من وضع العمود مقابل نصف القارنة الجديد (1621144600). اضبط عزم دوران صواميل الأساس (0261109163) حسب مواصفات المصنع الأصلية.
8. التوصيل الكهربائي: قم بتوصيل خطوط الإمداد ذات الجهد العالي بصندوق التوصيل الطرفي المعاد توجيهه (تم إزاحة 90 درجة إلى اليسار واليمين)، وتحقق من دوران الطور، واستعادة الطاقة، وقم بإجراء تشغيل اختباري للتحقق من مستويات الاهتزاز.
